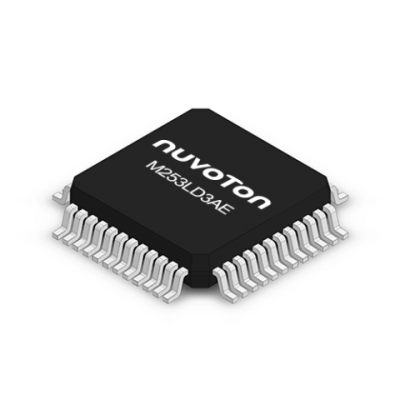

M253LD3AE

M253LD3AE 是 32 位元低功耗微控制器產品，支援 Armv8-M 指令集架構，工作頻率為 48 MHz，內建 64 KB Flash 及 16 KB SRAM，運作在 1.75V 至 5.5V 寬工作電壓和 -40℃ 至 105℃ 的工業溫度範圍。

M253LD3AE 支援無須外掛晶振的 USB 2.0 全速設備接口與一組 CAN FD 介面，USB 2.0 更可支持高達 17 個可配置的端點 (Endpoint)，最高 5 個虛擬傳輸通道 (VCOM)，每個端點可以配置為雙向或是單向傳輸模式，支援等時 (Isochronous) 、巨量 (Bulk)、中斷 (Interrupt) 與控制 (Control) 等 4 種傳輸類型，內建 1 KBytes SRAM 作為資料緩衝區(Buffer)。M253 系列具有一組彈性資料傳輸率的控制區域網路 (CAN FD，CAN with Flexible Data Rate)，用以滿足聯網汽車到工業自動化高頻寬與資料傳輸率靈活性的需求。

M253LD3AE 支持豐富的周邊介面，如定時器、看門狗定時器、5 路 PDMA、高達 5 組 UART、兩組 I²C、一組 SPI/I²S、一組 USCI (通用串列介面) 與 6 路 16 位 PWM。整合高性能類比周邊電路，包含 12 通道 12 位 840 kSPS 採樣率 ADC、兩組類比比較器(ACMP)、溫度檢測傳感器來降低外部周邊元件的採用並縮小終端產品尺寸，並提供 LQFP48 封裝。

目標應用

USB轉換模組
資料集中器
電池管理系統
車用電子
關鍵特性:
•
操作特性

-工作電壓: 1.75V ~ 5.5V

-工作溫度: -40 ~ 105 ℃

-EFT 4.4 KV

-ESD HBM 7 KV


•內核

-Arm® Cortex®-M23 微控制器，Armv8-M 指令集架構，工作頻率 48 MHz

-32 位元硬體乘法器 / 除法器



•記憶體

-64 KB Flash

-16 KB SRAM

-4 KB LDROM

-支持 ISP（在線系統更新）/ ICP（在線電路更新） / 支援 IAP（在線應用程序更新）



•時鐘控制

-外部高速晶振 4 ~ 32 MHz 或外部時鐘訊號輸入

-外部低速晶振 32.768 kHz 或外部時鐘訊號輸入

-內部 48 MHz 高精度 RC 振盪器 (HIRC)，全溫度範圍 ±2.6% 誤差

-內部 4.032 MHz 高精度 RC 振盪器 (MIRC)

-內部 38.4 kHz 高精度 RC 振盪器 (LIRC)



•電源管理

-內建上電復位、欠壓復位和低電壓復位

-內建 LDO


•低操作電流

-運行模式 130 μA/MHz

-掉電模式 1.7 μA (RTC 關閉，RAM 數據保持)

-深度掉電模式 1.3 μA (RTC 關閉，RAM 數據關閉)



•定時器

-4 組 32 位元定時器

-1 組 24 位元 SysTick 定時器

-1 組獨立看門狗

-實時時鐘 (RTC)



•直接記憶體存取 ( PDMA )

-支援 5 通道直接記憶體存取 (PDMA)

-支援軟體觸發、SPI/I2S、UART、I²C、USCI、ADC 與定時器


•類比

-支持最多 12 通道 12 位元 840 kSPS 採樣率類比轉數位轉換器 (ADC)



•通訊介面

-支持 5 組 UART 介面

-支持 2 組 I²C 介面

-支持 1 組 SPI/ I²S 介面

-支持 1 組 USCI (可配置為UART, SPI 或 I²C)



•CAN FD

-支持一組 CAN FD 一個封包具備 64 data bytes

-相容CAN protocol version 2.0 part A, B 並符合 ISO 11898-1: 2015 標準

-傳輸與接收 FIFO 可調

-內建 1-Kbyte RAM 可容納 256 字節



•USB

-支持 17 端點

-支援等時、巨量、中斷與控制等 4 種傳輸類型

-內建 1 Kbytes SRAM 作為資料緩衝區

-支持 USB 2.0 全速裝置 (無需外掛晶振設計)


 •96 位元唯一識別碼 ( UID )



•128 位元唯一客戶識別碼 ( UCID )



•封裝

-LQFP48 ( 7 mm x 7 mm )
