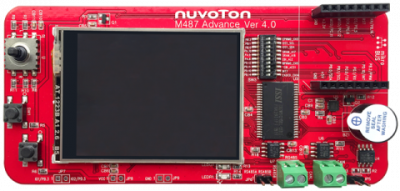

NuMaker-HMI-M487

Nuvoton offers the HMI platform which is embedded with NuMicro® M4 MCU. The NuMicro® M4 MCUs operates at up to 196 MHz and supports high-speed SPI interface to connect to external SPI Flash, allowing fast read-out of user HMI displays and image storage up to 32 MB. The HMI platform includes NK-BEDM487D for users.

NuMaker-HMI-M487 是由 NuMaker-PFM-M487 作為主板 ( 底板 )，並搭配 NuMaker-M487-Advance 作為子板 ( 上板 ) 組合而成，其提供豐富的軟硬體開發套件，包含軟體 BSP 包、線路圖 ( schematic )、PCB layout 檔、Gerber 檔、使用者手冊與 BOM 表等。

而 NuMaker-HMI-M487 開發平台採用 Arm® Cortex®-M4 為內核的新唐微控制器 M480 系列，運行速度最高達 192 MHz，支持高速 SPI ( 96 MHz ) 接口連接外部 SPI Flash，可快速讀取人機顯示應用之 GUI 圖片且最高可儲存 32 MB 的圖像數據。 M480 系列除了支援 SPI 介面之 LCD 螢幕外，還提供 EBI ( 16-bit ) 介面，可支援 i80 模式之 LCD 介面需求，其解析度最高可達 320 x 240。

NuMaker-HMI-M487D開發板特色

基於 Cortex-M4 核心的微控制器，帶數位信號處理器 ( DSP ) 與浮點運算單元 ( FPU ) ，核心運算速度高達 192 MHz 。
4 MB SPI Flash and 1 MB SRAM
124 dB of SNR，雙聲道音訊 CODEC，耳機輸出介面
USB2.0 全速 OTG 和 USB2.0 高速 OTG
支援 SD card 接口
支援 10/100 Mbps Ethernet ( RJ-45 接口 )
3.4 吋 ( 320 x 240 分辨率 ) LCD屏，16-bit i80 介面
6 軸 ( gyro + accelerometer ) MEMS

NK-BEDM487D Features

32-bit Cortex-M4 M487 MCU
CPU Speed up to 196 MHz
10/100 Mbps Ethernet MAC
3.4” (320x240) 16-bit i80 mode LCD
Motion sensor MPU6500
Joystick
