mono Class-D audio
Supplier:
Nuvoton
Certification:

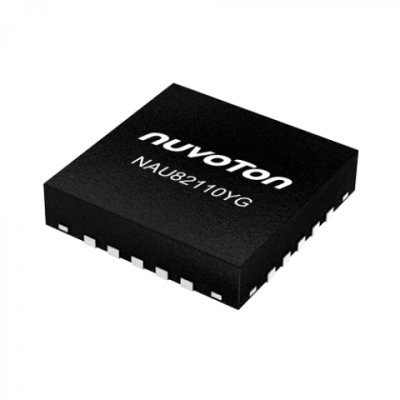

NAU82110 是一款高效率的單聲道 D 類音訊放大器,無需濾波器,以及能夠在 8 Ω 負載,輸出功率高達 10 W。本晶片具有高輸出功率能力、低電流關閉模式,以及爆破音抑制功能,並支援多種類型的裝置保護機制。
目標應用 :
•藍牙音箱
•電視音箱
•車用緊急呼叫系統
•車載資訊娛樂系統
•車用儀錶板系統
Key Features:
•音訊輸入
- 類比音訊介面
-83 dB PSRR @ 217 Hz
•音訊輸出
-強大的 D 類單聲道放大器
-18 W (4 Ω @ 12V, 10% THD+N)
- 14 W (4 Ω @ 12V, 1% THD+N)
- 10 W (8 Ω @ 12V, 10% THD+N)
- 8 W (8 Ω @ 12V, 1% THD+N)
- SNR: 103 dB
•進階/控制功能
-I²C 控制介面
- 5 段增益設定 (類比模式) 0 dB / 20 dB / 24 dB / 32 dB / 36 dB
- 32 段增益 (I²C 控制)
-爆破音抑制 30 µVrms
-裝置保護
- 過流保護 (OCP)
- 過壓保護 (OVP)
- 輸入過低壓保護 (UVLO)
- 過溫保護 (OTP)
- 喇叭保護
- 防削波保護 (ACP)
•工作特性
-電壓範圍: 2.5V ~ 5.5V
-喇叭電壓範圍: 5.5V ~ 13.6V
-溫度範圍: -40°C ~ +105°C
-低電流關斷模式 (小於 10 µA)
•封裝
-QFN-20 (4 x 4 mm)
